Разработано исключительно для сверхвысокой прочности бронеплиты (1100-1300 МПа). Экстремальный упругий прогиб требует специализированной инженерной проработки кривой давления. Синхронизированная двухприводная система устраняет пульсацию крутящего момента в самом корне. Достигает точности ±0.5 мм/м², которая ранее была невозможна.
Патентованный привод с четырьмя планетарными редукторами на синхронизированных валах — снижает крутящий момент на валах на 50% и повышает коэффициент безопасности до 2.5-3.0× для формовки тяжелых бронеплит.
Путь привода: Двигатели → Разделитель потока → 2 основных редуктора → Синхронизированный вал → 2 вторичных редуктора → Ролики
На 50% меньше напряжения на валах по сравнению с традиционными поперечными приводами
Коэффициент безопасности 2.5-3.0× для бронеплиты военного класса
Система отказобезопасности: при выходе одного редуктора остальные продолжают работать
Резервные ролики имеют разный диаметр (большой центральный + меньшие кромочные ролики). Шахматная схема обеспечивает оптимальное распределение поддержки. Поддерживается более 70% рабочей длины ролика. Минимизирует прогиб до<0.3 мм даже при нагрузках на изгиб 80000 кН.
Патентная кривая учитывает экстремальное упругое восстановление броневой стали (10-15 мм упругой отдачи для толщины 80 мм). Давление на входе тщательно контролируется, чтобы предотвратить трещинообразование. Давление на выходе распространяется на зону более 200 мм для постепенного снятия напряжений. Специализированная кривая для каждой марки броневого сплава.
Двухмоторная система привода обеспечивает естественное резервирование. Если один мотор выходит из строя, второй мотор может продолжить ограниченную работу (50% мощности). Обеспечивает непрерывность миссии для военных/оборонных приложений. Гидравлическая система имеет двойной клапан разгрузки давления + резервный аккумулятор.
Каждая обработанная пластина генерирует подробную документацию: история давления, идентификатор оператора, временная метка, измерения плоскостности, сертификат материала. Цифровые данные экспортируются в формат, соответствующий военным стандартам (MIL-SPEC). Обеспечивает 100% прослеживаемость для закупок в оборонной отрасли.
Четыре планетарных редуктора (монтируются на концах верхней/нижней балки), соединены через синхронизированные входные валы. Традиционные системы используют один поперечный вал (риппель момента ±8-12%). Синхронизированный двойной вход устраняет риппель, уменьшает индивидуальный момент на валу на 50%.
Военное применение:Снижает риск поломки вала на 90%, повышает надежность компонентов для производства критически важной брони, позволяет обрабатывать более толстые/более прочные бронеплиты, которые ранее были невозможны.

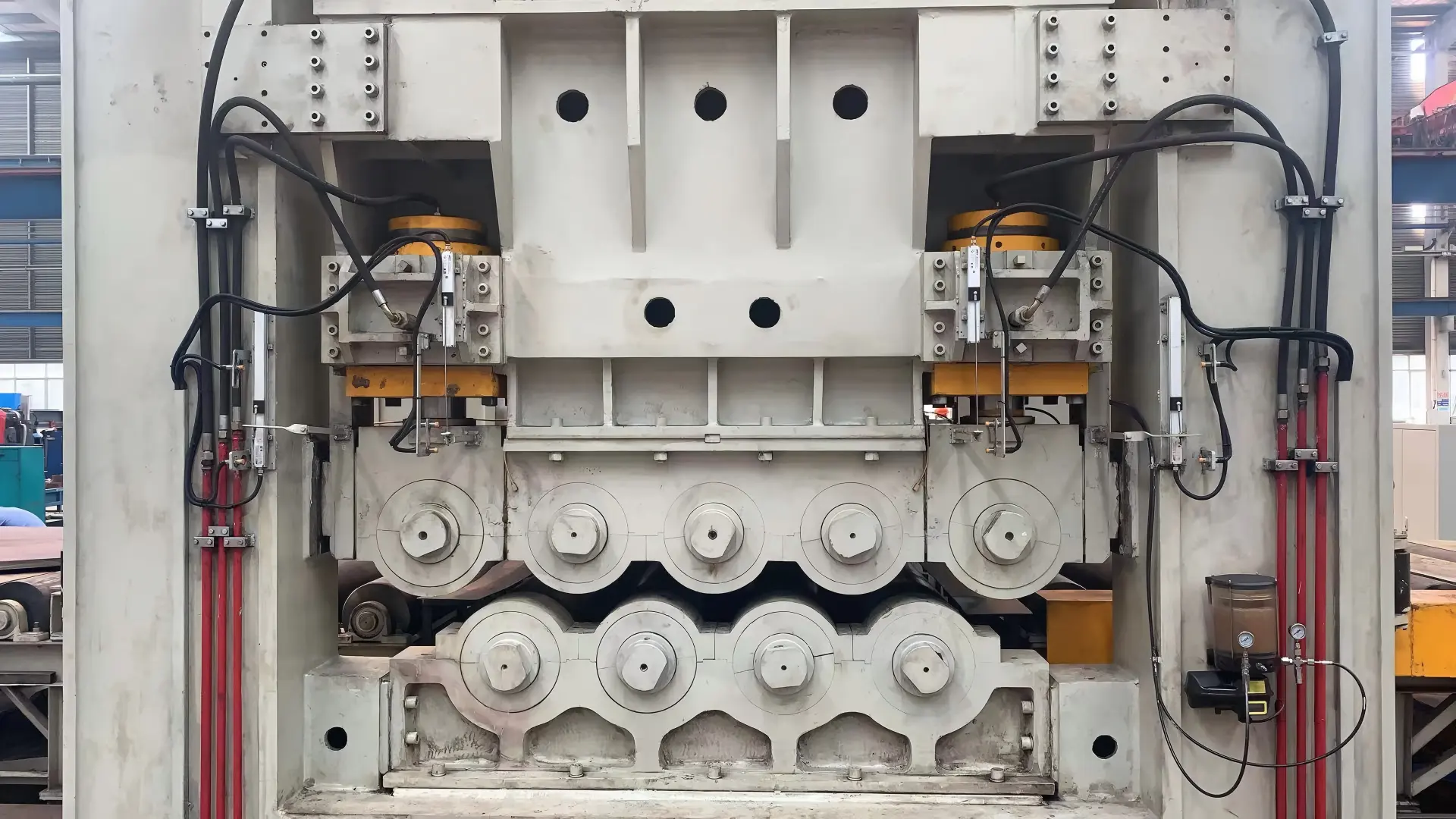

Резервные ролики имеют разный диаметр: центральная зона диаметр 440 мм, кромочные зоны диаметр 380 мм. Шахматная схема оптимизирует шаблон опоры. Покрывает более 70% рабочего пролета роликов по сравнению с 45% традиционного оборудования.
Производительность:Прогиб<0.3 мм поддерживается при полной нагрузке 80000 кН.
Крайняя упругая пружинящая деформация (10-15 мм при толщине 80 мм) требует сложного управления давлением. Собственные кривые: входная зона консервативного высокого давления (предотвращает трещинообразование), средняя зона постепенного линейного снижения, выходная зона расширенной низкотемпературной разгрузки (зона 200 мм+).
Архитектура с двойным мотором обеспечивает избыточность на каждом уровне: уровень мотора 2 независимых мотора (один выходит из строя → продолжение на 50% мощности), уровень гидравлики двойное давление разгрузки + двойные аккумуляторы, уровень управления двойной ПЛК с автоматическим резервным переключением, уровень привода синхронизированный двойной вход обеспечивает продолжение привода, если один редуктор выходит из строя.
Непрерывность военных миссий:Обеспечивает непрерывность производства бронеплит несмотря на отказ одного компонента, снижает риск простоя для оборонных закупок, позволяет производство секретных/критически важных для миссии объектов с уверенностью.

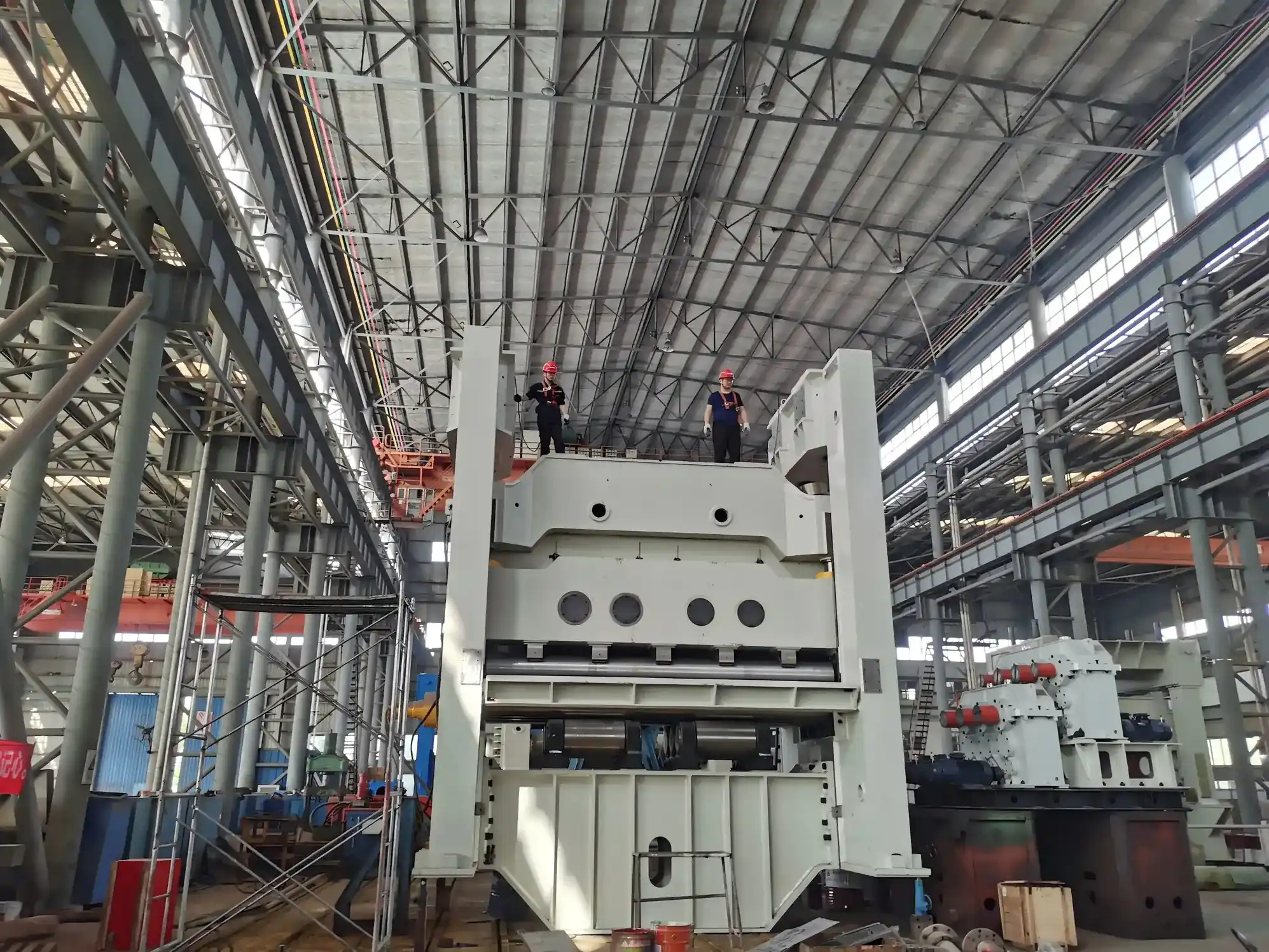

Сталь Q355B с отжигом, закрытая коробчатая предварительно напряженная конструкция. Общая нагрузка на изгиб 80000 кН номинальная. Прогиб <0.3 мм под полной нагрузкой. Срок службы 25+ лет непрерывной работы (военная спецификация).
4 независимых гидравлических мотора SAI (60-90 кВт каждый) с планетарными редукторами (соотношение 1:80). Синхронизированные двойные валы с общей моментной способностью 10+ млн Н·м. Военная резервная для обработки бронированной стали.
Покованная сталь 60CrMoV (бронированная). Поверхностная закалка HRC 56-63. Диаметр 400-450 мм для высокой грузоподъемности. 4-рядная многодиаметровая матрица резервных роликов. Тройная избыточная абсолютная фильтрация 10 мкм.
Двойные системы Siemens S7-1200 с автоматической заменой. 12-дюймовый защищенный сенсорный экран с аутентификацией пользователей и уровнями допуска. Военная степень шифрования для чувствительных параметров. Неизменяемый аудит всех операций.
| Модель | Толщина (мм) | Ширина (мм) | Выход (МПа) | Ролики | Емкость (кН) | Точность | Мощность (кВт) |
|---|---|---|---|---|---|---|---|
| EZW43T-80×2200 | 80 | 2200 | 1100 | 17 | 45000 | ±0.5 | 240×4 |
| EZW43T-100×2500 | 100 | 2500 | 1100 | 17 | 55000 | ±0.5 | 280×4 |
| EZW43T-120×3500 | 120 | 3500 | 1300 | 17 | 80000 | ±0.5 | 360×4 |
Ответьте на несколько быстрых вопросов, чтобы мы порекомендовали наиболее подходящий станок для правки листов для вашего приложения.
Материал: Бронированная сталь 1100-1300 МПа; Толщина: 80-120 мм; Применение: броня для транспортных средств, защитные конструкции. Требование: точность ±0,5 мм, отсутствие поверхностных дефектов, полная прослеживаемость.
Материал: специализированные броневые сплавы; Толщина: 60-100 мм; Применение: защитные панели, баллистические корпуса. Требование: высокая точность размеров, надежность критическая для миссии.
Материал: ультравысокопрочные сплавы; Толщина: 80-120 мм; Применение: системы оружия, структурное усиление. Требование: военное качество, секретная документация.
Материал: классифицированные броневые материалы; Толщина: варьируется по спецификации; Применение: изготовление оборонного оборудования. Требование: допуск безопасности, аудит, прослеживаемость.
Вызов:Броня плита (100 мм, 1100 МПа) требующая точности ±0.3 мм. Предыдущее оборудование достигало ±1.2 мм. 18% уровень брака инспекторами обороны.
Решение:EZW43CY-100×2500 с синхронизированным двойным приводом + военная система документирования.
Результат:Точность улучшена до ±0.35 мм; уровень брака снижен до 0.8%; получено военное одобрение; получены дополнительные заказы на $2M+.
Вызов:Секретная программа по броневой защите. Нужно оборудование с двойной избыточностью + возможностью непрерывности миссии. Риск отказа традиционного оборудования неприемлем.
Решение:Кастом EZW43CY-120×3500 с полной избыточностью по пути нагрузки + двойным моторным резервированием.
Результат:Двойная моторная избыточность исключает точки отказа; риск простоев снижен на 90%; производственная безопасность одобрена для секретного производства; соглашение о долгосрочных поставках оборонной продукции на €18M+.

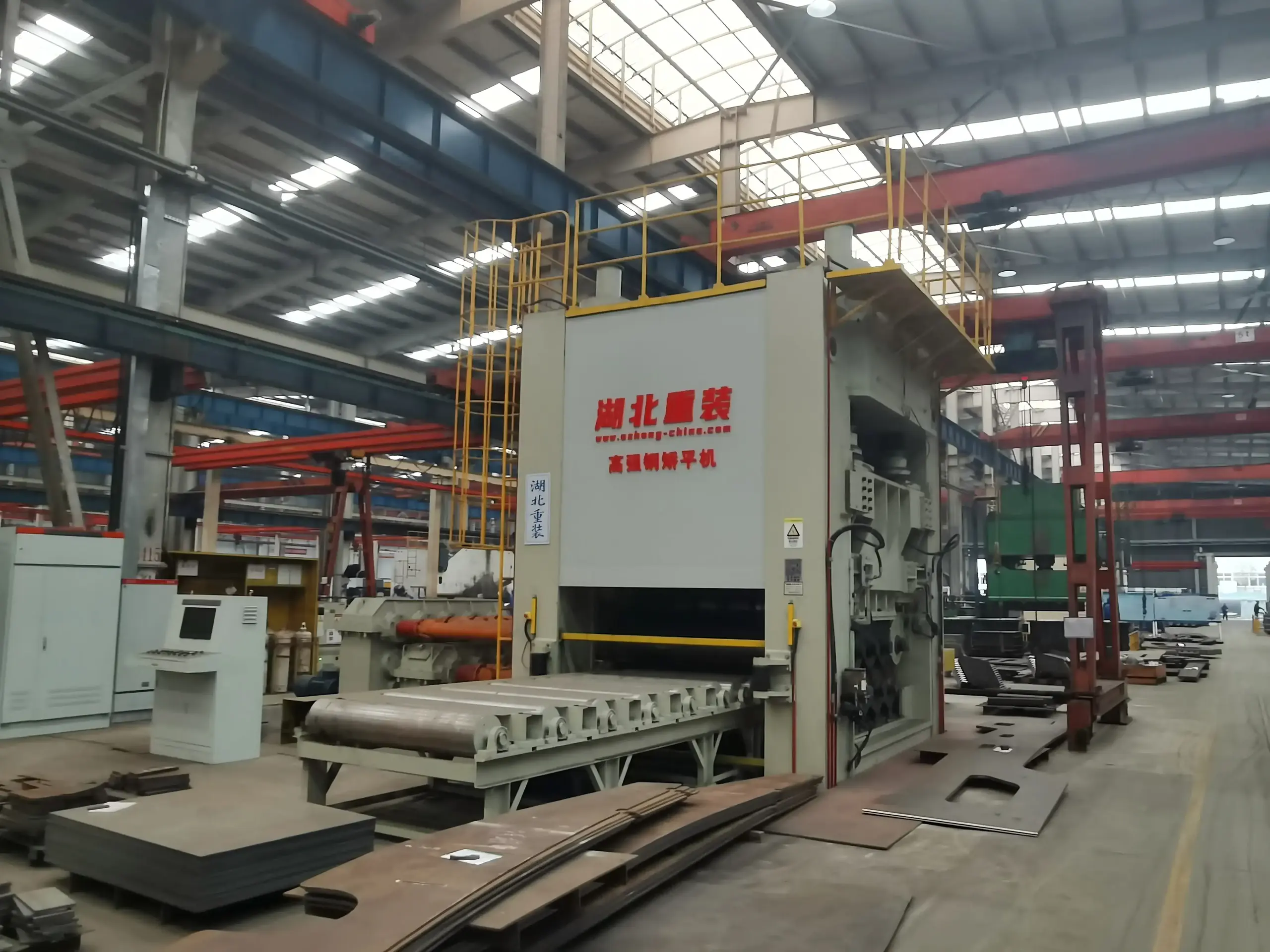

Полная избыточность по пути нагрузки (двойные двигатели, двойные реле, двойные аккумуляторы), документация военного уровня по отслеживаемости, обработка данных с допуском безопасности, способность непрерывности миссии (50% мощности при отказе компонента). Разработано специально для стандартов оборонных закупок.
Traditional cross-shaft creates torque ripple (±8-12%), causing pressure spikes → surface defects. Synchronized dual-input reduces ripple to <±1% ? uniform stress → ±0.5mm precision achievable (vs. ±1.2mm traditional).
Каждый критический компонент имеет резерв. Двигатель выходит из строя → продолжает работать второй двигатель. Система защиты от давления выходит из строя → активируется резервная система защиты. Редуктор выходит из строя → синхронизированный вход все еще приводит в действие оставшуюся систему. Обеспечивает непрерывность производства несмотря на отказ одного компонента.
Yes. Security features include: user authentication with clearance levels, tamper-proof audit trail, encrypted data storage, classified document handling protocols, government database integration capability.
Интервалы обслуживания 300 часов (короче стандартного из-за тяжелых нагрузок). Включает: анализ гидравлического масла, проверка подшипников, замена уплотнений, калибровка клапана давления, проверка синхронизированного соединения привода. Полное ТО требует 18-24 часов.
| Позиция | Свинец | Функция | Военная ценность |
|---|---|---|---|
| Улучшенный контроль доступа к безопасности | 8 недель | Многоуровневый доступ, биометрическая аутентификация | Классифицированная производственная способность |
| Резервная система резервного копирования данных | 6 недель | Автоматическое надежное резервное копирование, шифрование | Защита критически важных данных |
| Удаленная диагностика (безопасная) | 10 недель | Шифрованный мониторинг, военные сети | Удаленная поддержка с соблюдением мер безопасности |
| Улучшение резервирования отказов | 8 недель | Автоматический отказ двигателя/редуктора | Продолжение работы на 50% мощности при отказе компонента |
| Система военного аудит-трейла | 6 недель | Неизменяемый журнал операций, не поддающийся подделке | Соответствие требованиям закупок для обороны |
