Станок для гибки профилей представляет собой специализированное оборудование, предназначенное для изгиба конструкционных стальных профилей, таких как уголки, швеллеры, двутавры, балки и трубы, в изогнутые или цилиндрические формы. В отличие от плосколистовых станков для гибки, профильные гибочные станки имеют ролики уникальной формы, которые обхватывают геометрию профиля и применяют контролируемую силу изгиба.
Деталь (например, уголок или двутавровая балка) вставляется между тремя наборами роликов: двумя нижними поддерживающими роликами и одним верхним изгибающим роликом. По мере движения профиля и опускания верхнего ролика, секция постепенно изгибается. Несколько проходов увеличивают радиус кривизны, пока не достигнут желаемый диаметр или дуга.
Изогнутые структурные профили необходимы для арок мостов, куполов стадионов, спиральных машин и винтовых лестниц. Однопрофильные изогнутые профили устраняют множественные сварные швы, сокращая трудозатраты и повышая прочность конструкции. Серия EZHONG THW24 поддерживает 13+ типов профилей с сменными формами роликов, полностью гидравлический привод трех роликов независимо, встроенную компенсацию пружинения для стабильной, высокоэффективной формовки.
Если вы управляете заводами стальных конструкций, производителями мостов и стадионов, мастерскими по танкам и сосдам под давлением, заводами спиральных конвейеров, магазинами архитектурной металлообработки или студиями орнаментального металлоискусства — и вам нужно одно многофункциональное гибочное оборудование для обработки уголков, каналов, H-образных балок, труб и различных специальных профилей. Наша серия THW24 со сменными валками покрывает 13 стандартных типов профилей, поддерживает пользовательские специальные валки, оснащена гидравликой полного привода и ЧПУ компенсацией прогиба, соответствующей требованиям к малым партиям кастомной обработки и массовому стандартизированному производству для всех проектов изогнутых стальных конструкций.
Все распространенные профили из структурной стали покрыты, доступны пользовательские валки для специальных сечений
| Тип профиля | Типичное промышленное применение |
|---|---|
| Угловой профиль (L-образный) | Стальной каркас, распорки, дугообразная арочная опора |
| Швеллер (U-образный профиль) | Дуговидные несущие каналы, крупные каркасы ductов |
| Швеллер / Двутавр | Цилиндрические строительные колонны, дугообразные главные балки лестниц |
| Труба / Круглая труба | Спиральные конвейеры, арки хранилищ, поручни |
| Прямоугольная труба / Коробчатый профиль | Изогнутые коробчатые колонны, декоративные структурные рамы |
| T-образный профиль (Т-образная балка) | Изогнутые направляющие рельсы, компоненты обратной связи в строительстве |
| Плоский брус / Полосовая пластина | Орнаментальные изогнутые декоративные металлические детали |
| Угловой + плоский композитный профиль | Кастомные комбинированные структурные сборки |
| Швеллер + профиль усиления | Компоненты тяжелонагруженного усиленного изогнутого балки |
| Специализированные кастомные профили №10-13 | Нестандартная сталь сечения по спецификации заказчика |
Применимая прочность на растяжение материала: 250-550 МПа углеродистая и низколегированная сталь; формовка высокопрочной стали с поддержкой на кастомизированных усиленных комплектах роликов.
Каждый ролик оснащен отдельным гидравлическим приводным двигателем, обеспечивая 100% распределение нагрузки, нулевую задержку синхронизации, меньшие ежедневные затраты на обслуживание и более точную компенсацию упругой деформации при формовке профиля.
Завершена замена полного роликового формования за 30-45 минут. Одна машина обрабатывает угол, канал, двутавр, трубу и другие десять видов профилей, значительно снижая инвестиции в оборудование и занятие площади фабрики.
Поместите сырой профиль → непрерывная прокатка до готовой изогнутой заготовки → прямая разгрузка. Исключите повторные зажимы и перевороты, улучшив производительность на 40-50% по сравнению с традиционным оборудованием для разрезной гибки.
Система автоматически рассчитывает величину перегиба в зависимости от прочности на разрыв материала и размера поперечного сечения профиля. После охлаждения погрешность готового изогнутого радиуса контролируется в пределах ±10-20 мм для соответствия стандартам изготовления высокоточных конструкций.

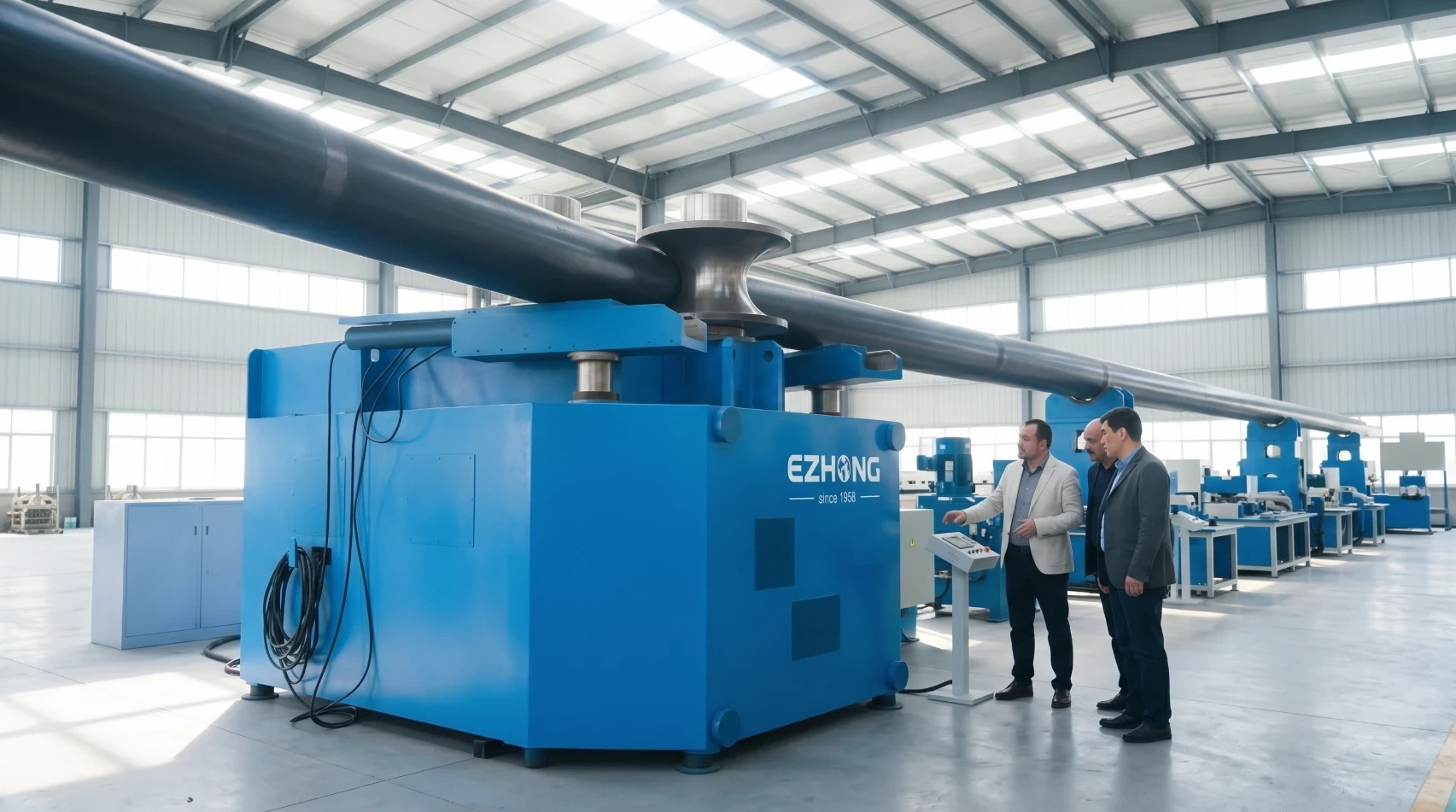

Изогнутые арочные ребра, цилиндрические опорные колонны, винтовые поручни для мостов и больших зданий стадионов.

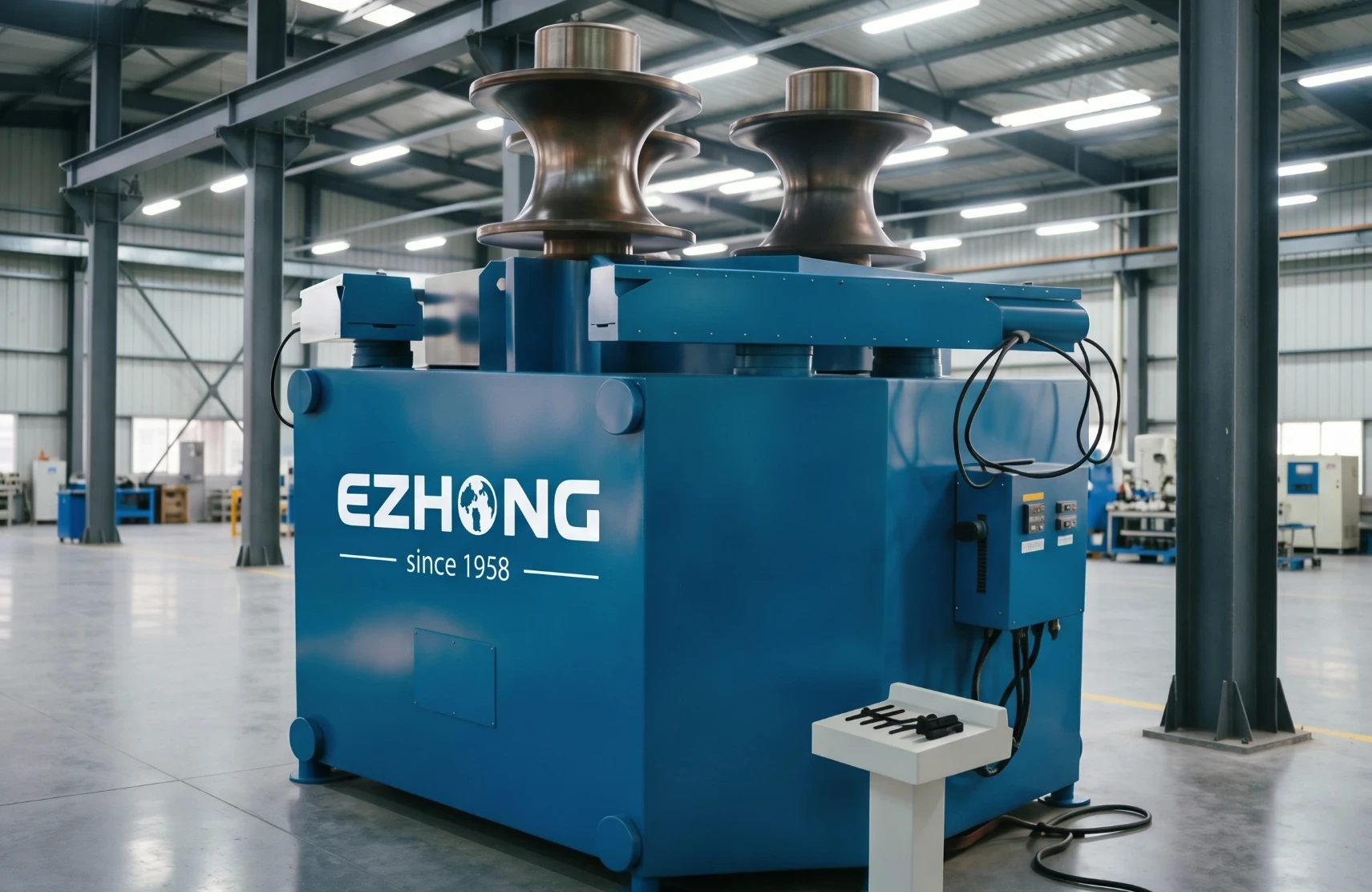

Изогнутые балки H и каркасы каналов для вертикальных цилиндрических резервуаров и сосудов под давлением.

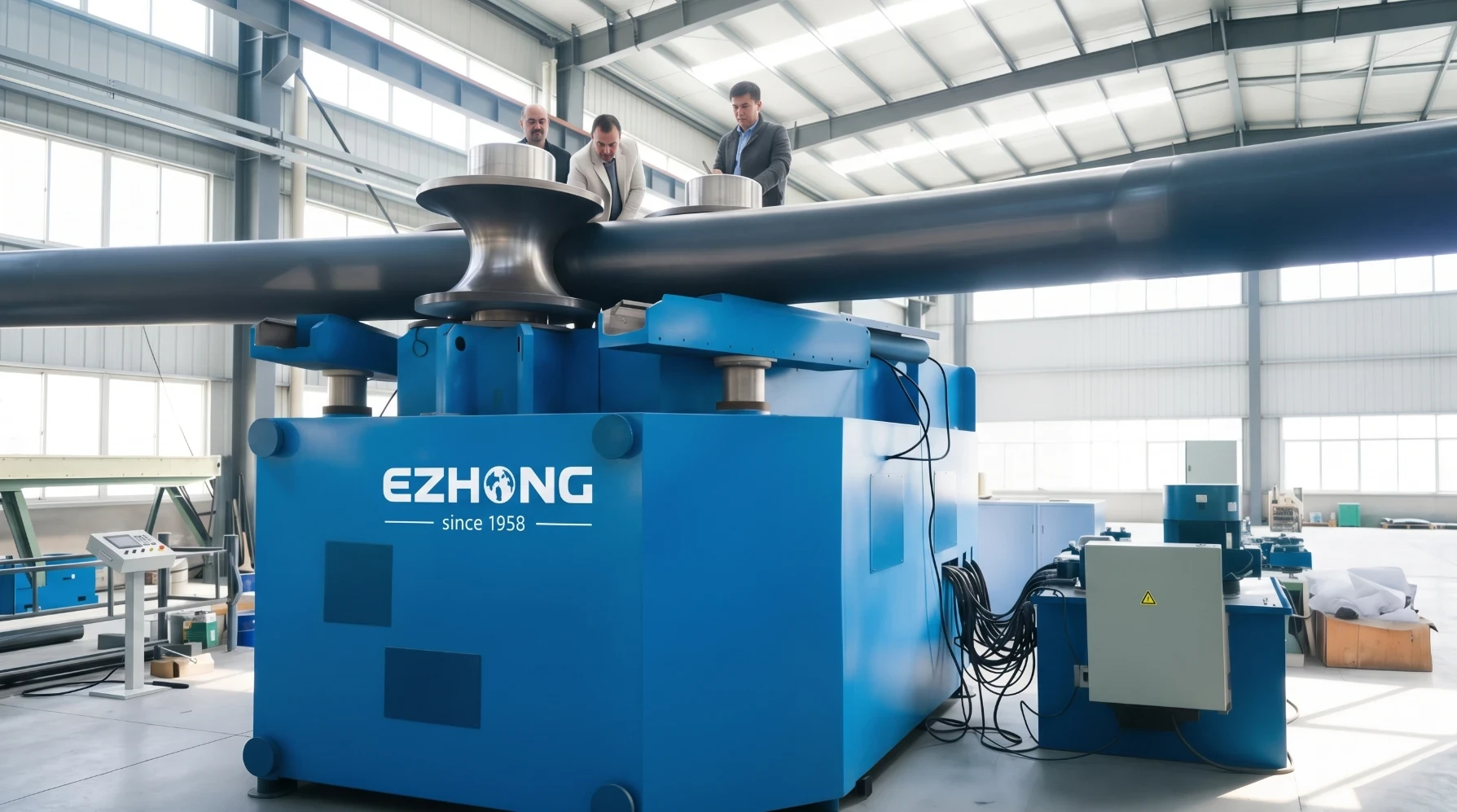

Формирование спиральных секций для винтовых конвейеров, транспортных машин и корпусов оборудования.

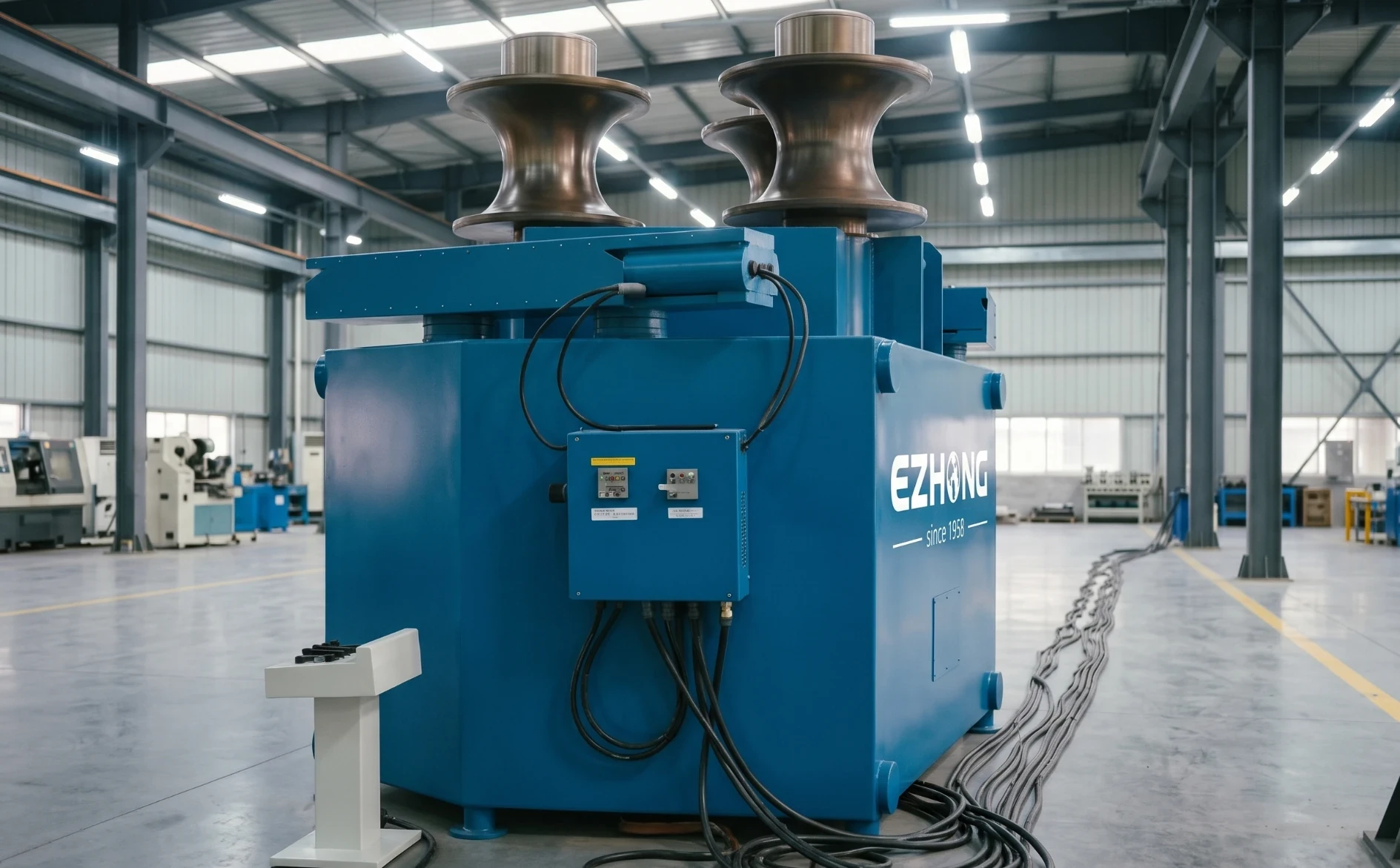

Изогнутые стальные балки и поручни из круглых труб для внутренних и наружных спиральных лестниц.

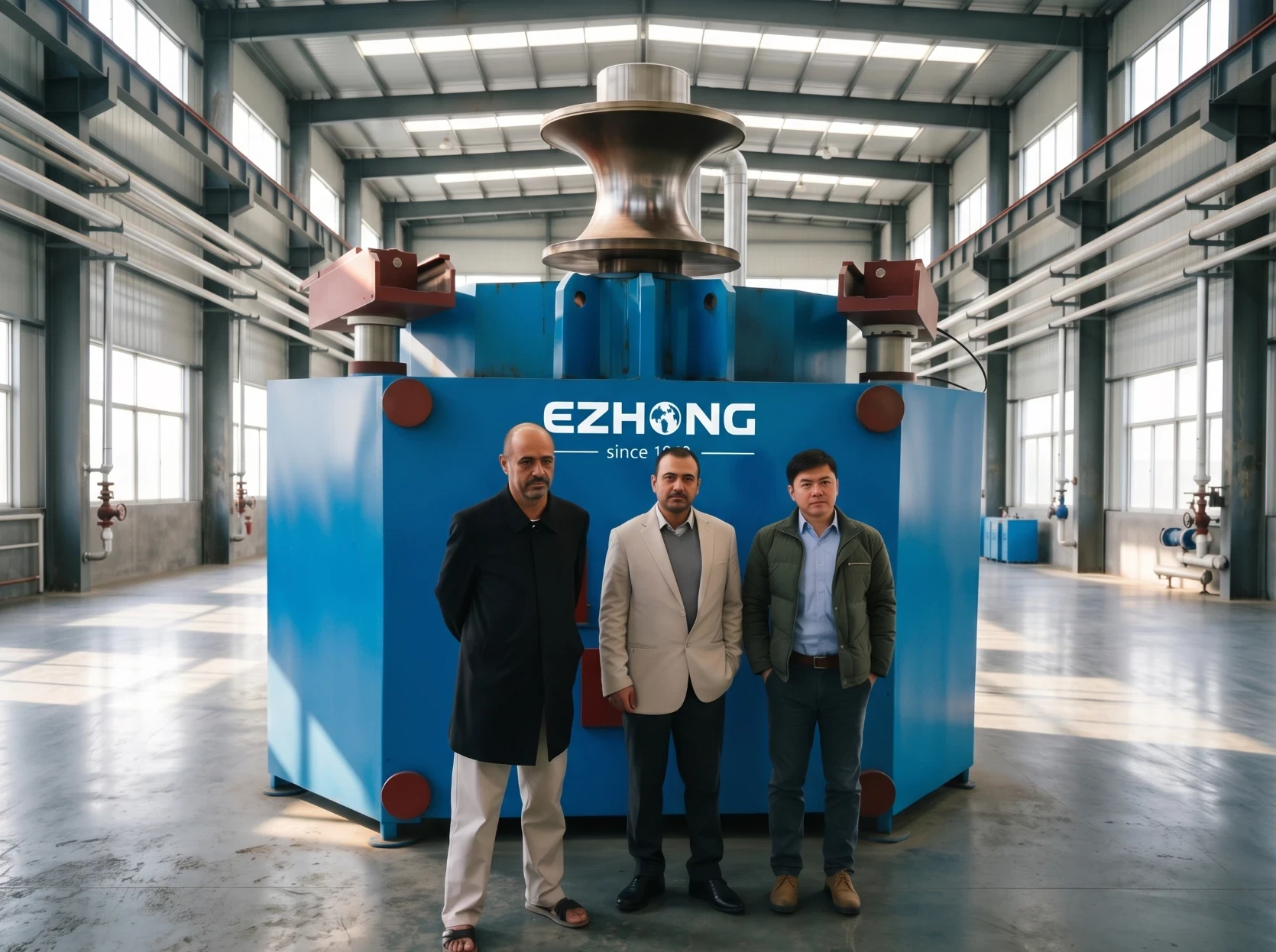

Специальные изогнутые профили для наружных скульптур, премиум архитектурных декоративных металлических элементов.

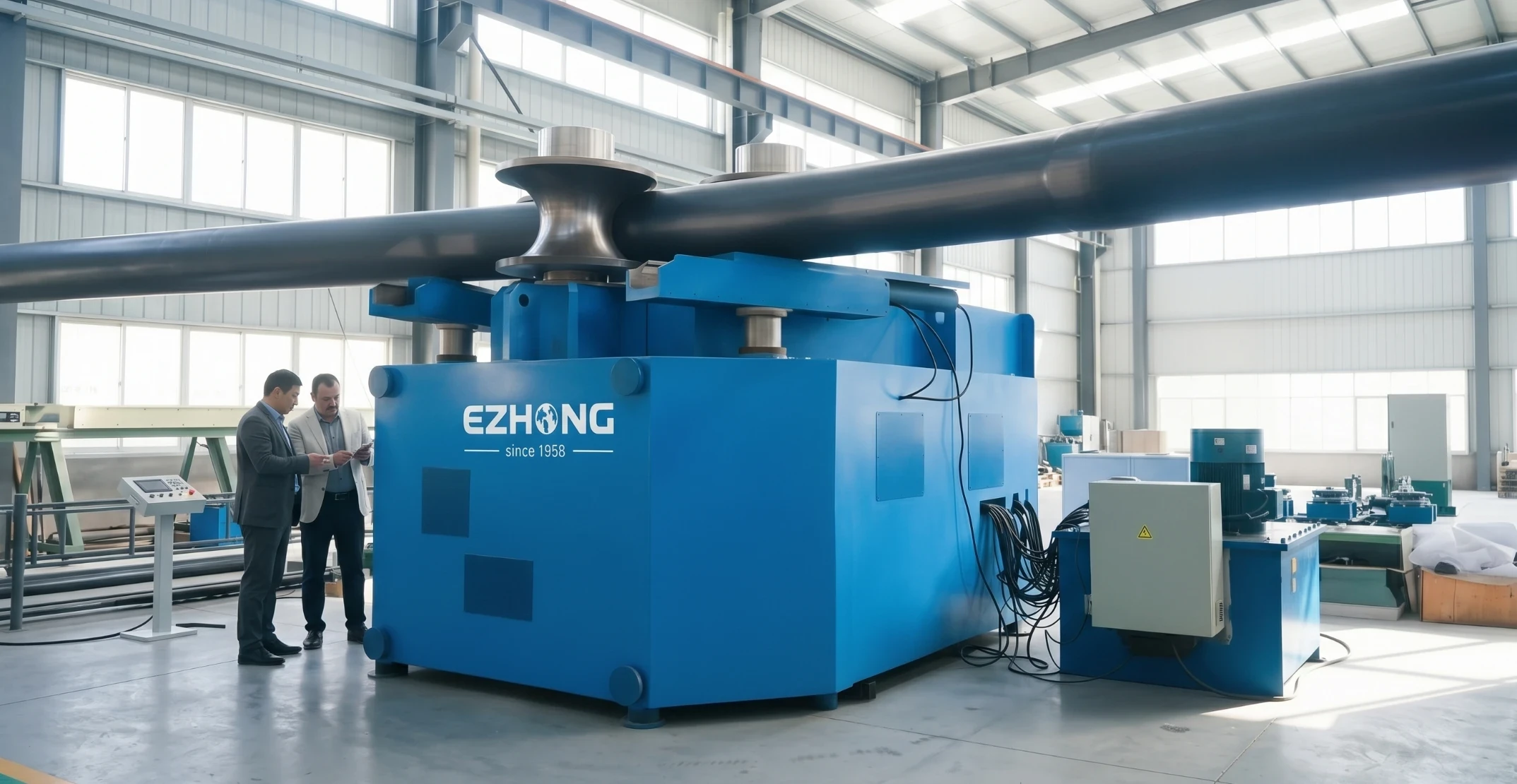

Изогнутые каналы и круглые трубы для крупных коммерческих воздуховодов HVAC и каркасов трубопроводов сжатого воздуха.

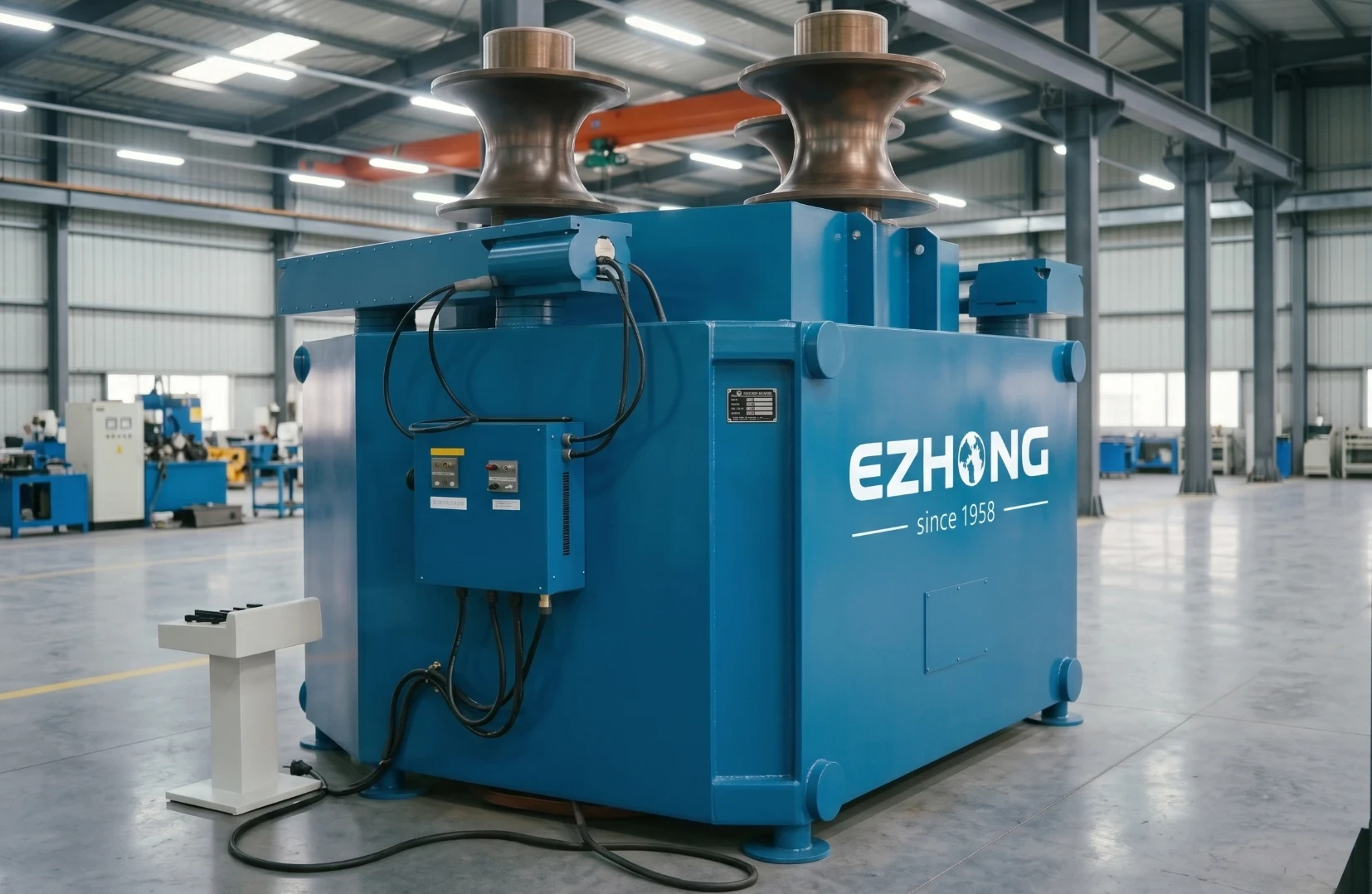

Серия гибочных станков для профилей THW24 EZHONG предназначена для гибки более 13 типов профилей из структурной стали, включая уголки, швеллера, двутавры, балки, трубы, прямоугольные трубы, Т-образные профили, плоские полосы и другие специальные профили. Доступны сменные роликовые оснастки для разных сечений профилей, с кастомными роликами для нестандартных сечений.
Стандартная конфигурация подходит для углеродистой и низколегированной структурной стали с прочностью на разрыв примерно 250-550 МПа. Для высокопрочной стали в диапазоне 600-1100 МПа EZHONG может предоставить усиленные комплекты роликов, усиленную гидравлическую мощность и оптимизированные параметры формовки в соответствии с требованиями материала и профиля.
Минимальный радиус гибки может быть около 500 мм для подходящих сечений профилей и конфигураций. Достижимый радиус зависит от типа профиля, размеров сечения, прочности материала и конфигурации роликов. Для формовки большого радиуса машина может создавать мягкие дуги, при этом максимальный радиус определяется конкретными требованиями проекта.
Да. Разные сечения профилей требуют профилеспецифических роликовых матриц для обеспечения стабильной формовки и точности гибки. EZHONG предоставляет сменные комплекты роликов для распространенных профилей, включая уголки, швеллеры, двутавры, двутавровые балки и трубы. Также доступны специализированные роликовые матрицы для особых или нестандартных сечений на основе чертежа или образца профиля заказчика.
Серия THW24 оснащена автоматической компенсацией упругой деформации. Система управления вычисляет необходимую перегибку в соответствии с свойствами материала и параметрами поперечного сечения профиля, помогая достичь более последовательного конечного радиуса гибки после формовки и охлаждения. Фактическая достижимая точность зависит от профиля, материала, радиуса и условий процесса.
Время формовки зависит от размера профиля, прочности материала, требуемого диаметра изгиба, количества проходов формовки и конфигурации машины. В качестве примера, 100 мм стальной уголок, изогнутый до диаметра 1 м, может занять примерно 3-5 минут на деталь, в то время как более крупные двутавровые балки или профили высокой прочности могут требовать более длительных циклов формовки.
Стандартный производственный цикл для полной машины THW24 составляет примерно 10-14 недель. Если требуются индивидуальные роликовые формы, может потребоваться дополнительное время на проектирование и изготовление. Конечный график поставки будет подтвержден в соответствии с конфигурацией машины, требованиями к роликам и спецификациями проекта.
Для точного выбора машины и расчета цены, пожалуйста, предоставьте тип профиля и размеры сечения, марку материала или предел прочности на растяжение, требуемый диаметр или радиус гибки и ожидаемое количество продукции. Также чертеж профиля и образец изогнутого изделия полезны для выбора подходящей машины и конфигурации роликов.
