Предназначен для толщин 3-20 мм, где точность имеет ключевое значение. 15-роликовая система полного привода обеспечивает превосходное распределенное усилие. Достигает плоскостности ±0.5 мм/м², недостижимой традиционным оборудованием. Идеально подходит для приложений, требующих почти идеальной геометрии после правки.
Верхние и нижние рабочие ролики активно приводятся независимыми электродвигателями. Отсутствие пассивных роликов = отсутствие пробуксовки, превосходное качество поверхности. Каждый мотор обеспечивает непрерывную мощность 30-45 кВт. Синхронизация через пропорциональный клапан поддерживает<±2% отклонение крутящего момента
Максимальная конфигурация точности: 8 верхних роликов + 7 нижних роликов в чередующейся схеме. Снижает изгибающий момент индивидуального ролика на 60%, продлевает срок службы подшипников в 3-4 раза. Оптимально для тонколистовых применений, где приоритет отдаётся точности, а не пропускной способности.
Четыре независимых датчика давления непрерывно контролируют давления на входе/выходе. PLC регулирует положение пропорционального клапана.<Время отклика 100 мс. Поддерживает постоянное давление ±3 бар в течение всего цикла прокатки. Достигает точной повторяемости ±0.3 мм на 100+ последовательных деталях.
4-рядная система опорных роликов с индивидуальной регулировкой каждого опорного элемента через клиновой механизм (±0.5 мм в каждой позиции). Полностью устраняет прогиб балки. Поддерживает допуск по плоскостности независимо от ширины пластины или вариаций материала.
Система изучает кривые давления для каждой партии материала. Первый лист прокатывается с подтвержденными оператором настройками; система сохраняет параметры. Последующие листы обрабатываются автоматически с оптимизацией давления на основе ML. Сокращает время обучения оператора на 70%.

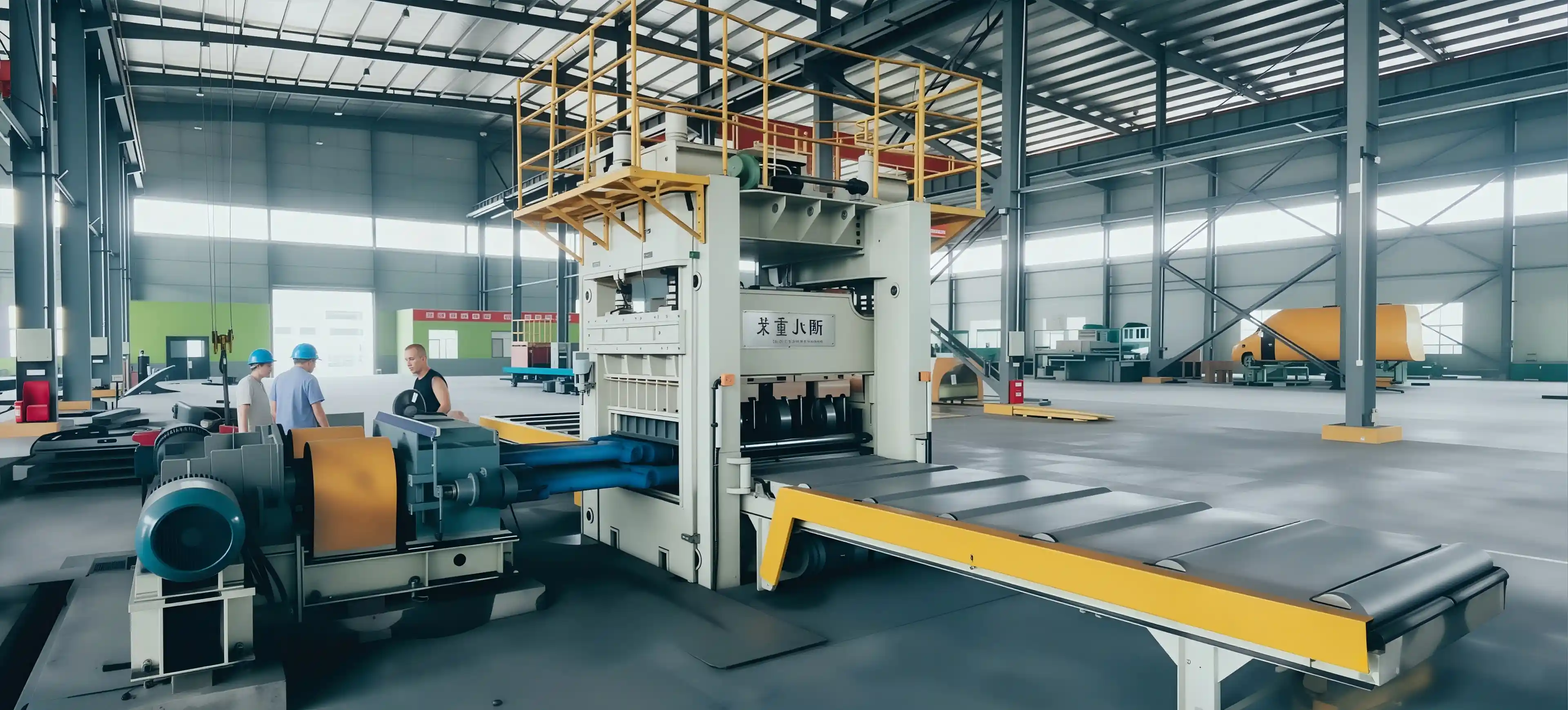

Все 15 рабочих роликов (8 верхних + 7 нижних) активно приводятся. Нет пассивных контактных роликов. Каждый ролик контролируется независимо с помощью индивидуального мотора + пропорционального клапана. Это исключает крутильный момент, проскальзывание и поверхностную вибрацию.

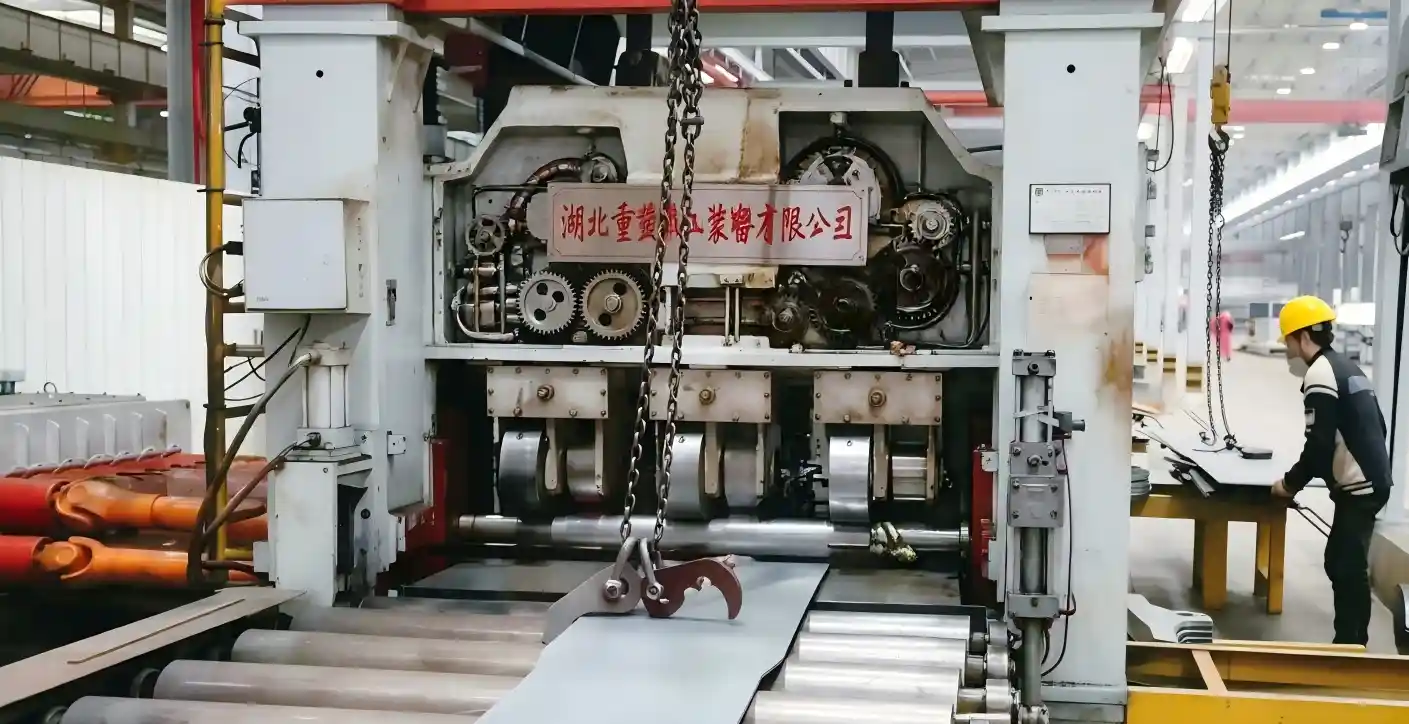

Четыре датчика давления (входной, выходной, верхний, нижний) отправляют сигналы в реальном времени в ПЛК. Система непрерывно регулирует позицию золотника пропорционального клапана, поддерживая целевое давление ±3 бар. Достигается точная повторяемость ±0.3 мм на протяжении всего цикла производства.

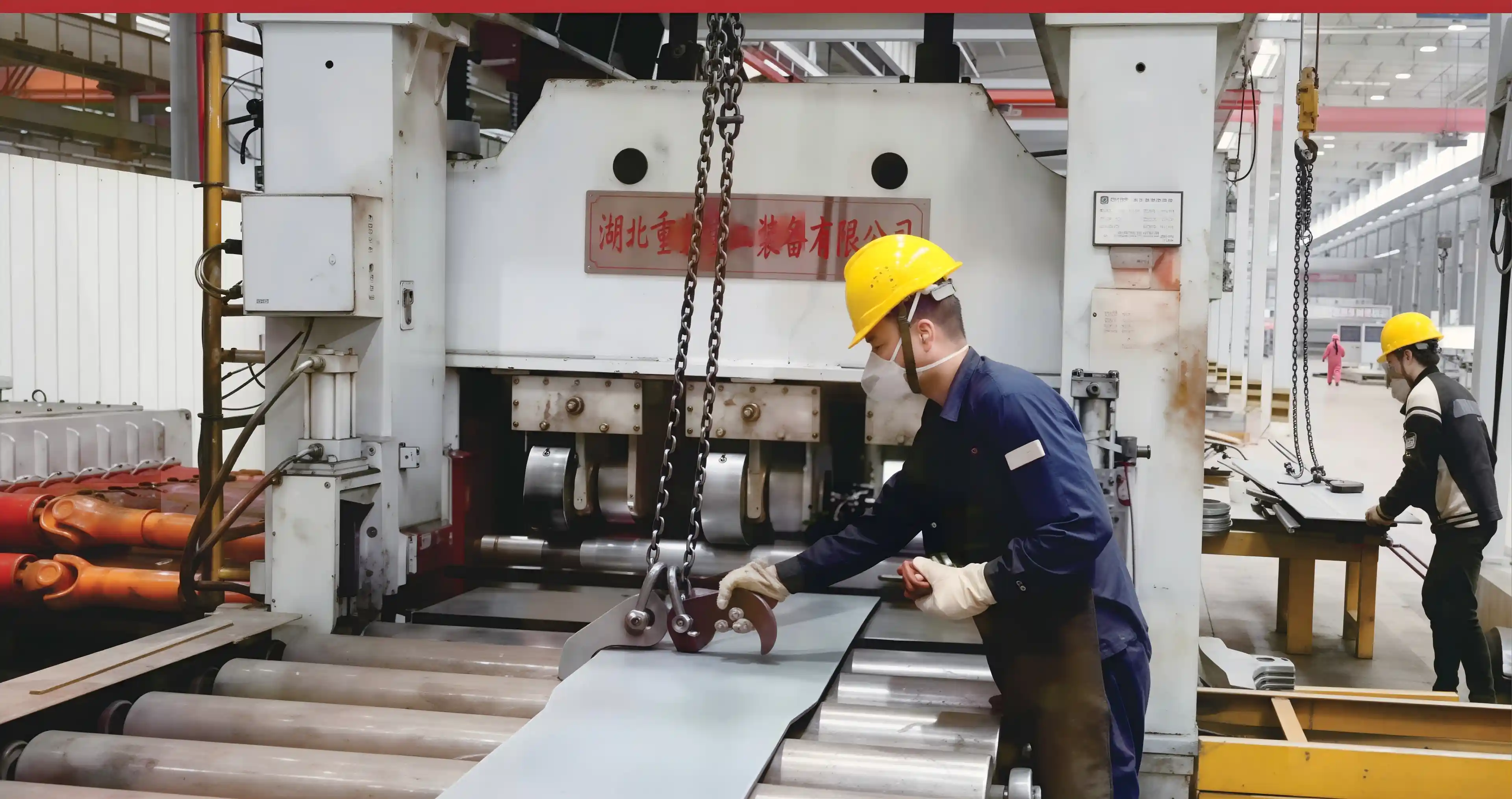

Сталь Q355, отожжённая, закрытая коробчатая конструкция. Прогиб <0.3мм при полной нагрузке против 0.8мм стандартного оборудования. Пружины-изоляторы снижают вибрацию на 70%. Компактный дизайн, оптимизированный для обработки тонколистового материала.
15 независимых гидравлических двигателей SAI (30-45 кВт каждый). Индивидуальные планетарные редукторы с передаточным отношением 1:80 на мотор. Разделитель потока обеспечивает баланс нагрузки ±2%. 4-рядная резервная роликовая матрица, индивидуально регулируемая.
Продвинутый модуль управления Siemens S7-1200. 4 независимых датчика давления. 15 независимых пропорциональных клапанов-распределителей. Замкнутое регулирование менее 100 мс. Стабильность ±3 бар поддерживается.
Промышленный Siemens PLC. 12-дюймовый продвинутый интерфейс оператора. Абсолютная обратная связь по положению с точностью ±0.05 мм. 6 аварийных остановок, двойное ручное разрешение.
| Модель | Макс. Толщина (мм) | Ширина (мм) | Предел текучести (МПа) | Роллеры | Точность (мм/м²) | Мощность (кВт) | Размеры |
|---|---|---|---|---|---|---|---|
| ЭЗВ43Ч-8×2000 | восемь | две тысячи | The query is unclear on what exact text/content needs translation (the button reference is unspecified, and "1100" alone doesn't seem to be the full content based on context). Please provide the specific text to translate, and I'll output the result in the requested JSON format. | пятнадцать | 0,5 | Четыреста пятьдесят | 5600×2400×2600 |
| ЭЗВ43Н-12×2500 | как следует: 12 | It looks like the specific button text or content to translate wasn't included in your query (the "2500" at the end appears to be incomplete or a placeholder). Please provide the text you want translated to Russian, and I'll output it as specified in the JSON format. | The query is unclear on what exact text/content needs translation (the button reference is unspecified, and "1100" alone doesn't seem to be the full content based on context). Please provide the specific text to translate, and I'll output the result in the requested JSON format. | пятнадцать | 0,5 | It looks like the message is missing the actual button text (or any content to translate). Please provide the specific text you want translated, and I'll handle the Russian translation and output it exactly as a JSON object in the format you requested. | 6200×2800×2700 |
| ЭЗВ43Х-16×3000 | Шестнадцать | три тысячи | Please provide the specific content or button text you'd like translated into Russian, so I can output it in the requested JSON format. | пятнадцать | 0,5 | 650 | 6800 × 3100 × 2900 |
| ЕЗВ43Н-20×3000 | Содержимое для перевода не предоставлено | три тысячи | Please provide the specific content or button text you'd like translated into Russian, so I can output it in the requested JSON format. | пятнадцать | 0,5 | 750 | 7100 × 3100 × 3000: семь тысяч сто × три тысячи сто × три тысячи |
Материал: Q345, продвинутая высокопрочная сталь; Толщина: 8-16 мм; Применение: усиление шасси, структурные панели. Требование: плоскостность ±0.5 мм, без дефектов поверхности.
Материал: высокопрочная сталь 690-960 МПа; Толщина: 3-12 мм; Применение: структурные опорные рамы. Требование: идеальная плоскостность, сохранение косметического покрытия.
Материал: алюминиевые сплавы, специальные стали; Толщина: 5-20 мм; Применение: секции фюзеляжа, кольца усиления. Требование: точность ±0.3 мм, высокая повторяемость.
Материал: Нержавеющая сталь 304/316L; Толщина: 8-16 мм; Применение: рамы оборудования, корпуса под давлением. Требование: Соответствие FDA, нулевое поверхностное загрязнение.
Материал: высокопрочные сплавы; Толщина: 10-20 мм; Применение: прецизионные основания машин и структурные элементы. Требование: сверхвысокая плоскостность (±0.3-0.5 мм), вибрационная изоляция.
ВызовУкрепление шасси (12 мм Q420) требует плоскостности ±0.3 мм. Предыдущее оборудование достигало ±1.0 мм. Процент брака 15%.
Решение:EZW43H-12×2500 с сервоприводным управлением давлением + самообучающийся ML
It looks like your query is missing the specific button text or content to translate (no text follows "Translate this button" or "the following content"). Please provide the English text you'd like translated into Russian, and I'll output the result in the exact JSON format you specified.Плоскостность улучшена до ±0,35 мм; доля брака снижена до 0,8%; время переналадки сокращено с 30 мин до 8 мин; годовая экономия €420 000.

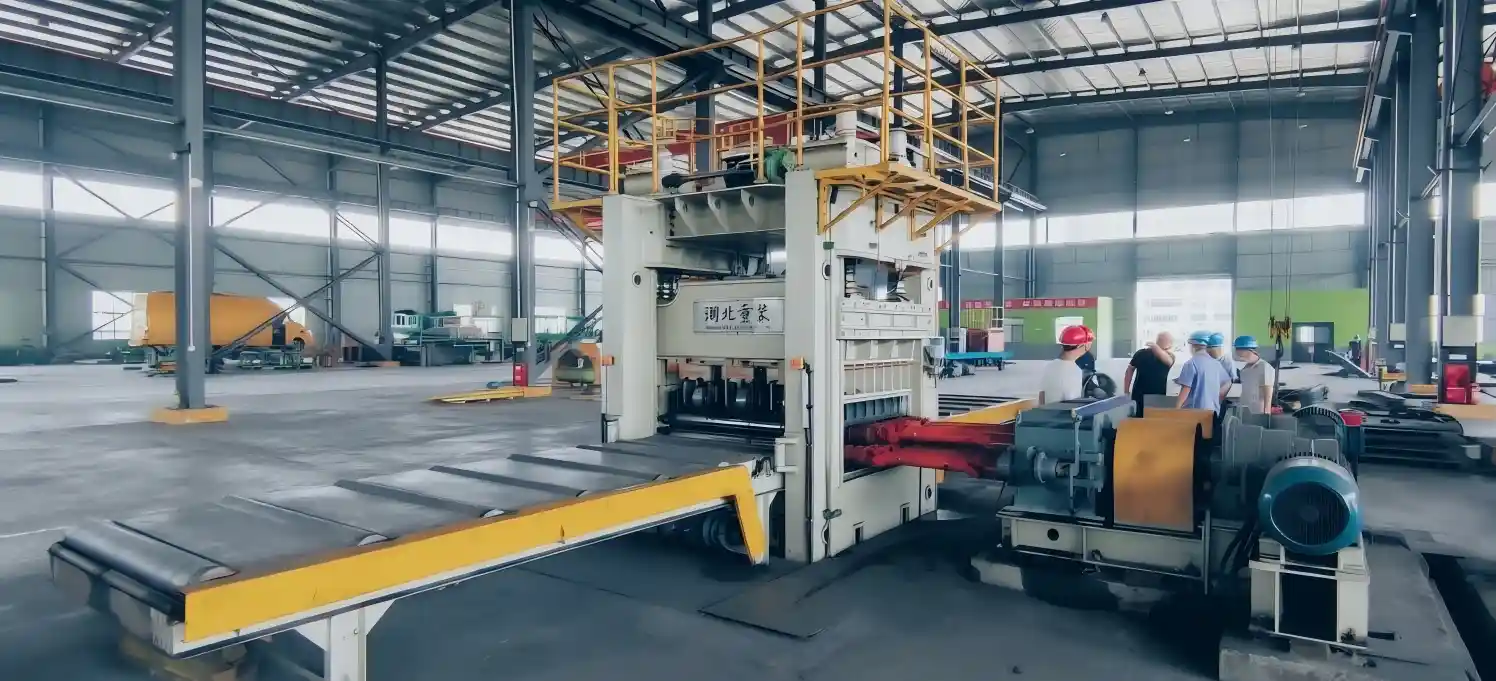

ВызовВнутренние панели фюзеляжа (16 мм алюминия) требующие точности ±0,4 мм. Ручная настройка нестабильна.
Решение:EZW43H-16×3000 с самообучающимся алгоритмом ML
It looks like your query is missing the specific button text or content to translate (no text follows "Translate this button" or "the following content"). Please provide the English text you'd like translated into Russian, and I'll output the result in the exact JSON format you specified.Точность и согласованность улучшена с ±1,2 мм отклонения до ±0,2 мм отклонения; обучение операторов сокращено с 3 недель до 3 дней; производительность производства +35%.
Все 15 рабочих роликов активно приводятся в моторное движение. Традиционное оборудование обычно имеет 3-5 активных первичных роликов + пассивных контактных роликов. Полный привод устраняет пассивное скольжение, улучшая точность до ±0.5 мм по сравнению со стандартной ±1.0-1.5 мм.
Оператор вручную устанавливает параметры для первого изделия. Система изучает кривую давления и сохраняет её. Последующие изделия обрабатываются автоматически с предсказанными параметрами. Комиссионинг новых материалов сокращен на 60%.
Минимальный радиус при полной нагрузке: 200 мм для тонколистового материала. При половинной нагрузке: достижимо 100 мм. Конфигурация с 15 роликами, обеспечивающая распределённую силу, позволяет достигать меньших радиусов, чем у традиционного оборудования.
Опциональная конфигурация позволяет обрабатывать до 150°C. Требуется усиленное охлаждение + термоизоляция. Снижает требуемое давление на 30%, продлевает срок службы оборудования в условиях высоконагруженных приложений.
| Кнопка не указана | Лид | Функция | Нет предоставленного контента для перевода |
|---|---|---|---|
| Теплопрокатный пакет | 10 недель | 150°C - возможность работы | Снижение давления на 30%, гибкость сплава |
| Продвинутое программное обеспечение SPC | 5 недель | Отслеживание качества, контрольные карты | Полная прослеживаемость для регулируемых отраслей |
| Измерение плоскостности в линии | 10 недель | Обратная связь в реальном времени, автокоррекция | Точность ±0.2 мм, без ручной проверки |
| Удаленная диагностика | 6 недель | Облачный мониторинг, предиктивное обслуживание | 85% точность предсказания отказов |
| Расширение ML-базы данных | 4 недели | 50+ новых профилей материалов | Снижает комиссию на 60% за каждый новый материал |
