Продвинутые решения прокатки пластин для onshore и offshore ветровых башен
EZHONG предоставляет решения тяжелой прокатки и формовки пластин для производителей оборудования ветроэнергетики, позволяя точно изготавливать секции ветровых башен, фундаменты-монопили, переходные элементы и другие крупные цилиндрические конструкции. С десятилетиями опыта в формовке тяжелых пластин, машины EZHONG предназначены для обработки высокопрочных стальных пластин, больших диаметров и требований к производству ветроэнергетики, обеспечивая отличную круглость, качество сварки и структурную надежность для современных проектов ветроэнергетики.
● Диаметры до 16 метров
● Толстые пластины для оффшорных и фундамента структур
● Высокопрочные стали с пределом текучести до 690 МПа и выше
● Строгие требования к круглости, сварочному выравниванию и точности сборки
При производстве наземных ветровых башен, секций башен для оффшорных установок, монопильных фундаментов или переходных конструкций, стабильное формирование пластин необходимо для обеспечения безопасной эксплуатации на протяжении всего срока службы оборудования.
Современные конструкции ветроэнергетических установок все чаще используют высокопрочные стали, чтобы снизить вес при сохранении структурных характеристик. Эти материалы требуют мощных возможностей формовки и оптимизированных процессов прокатки.

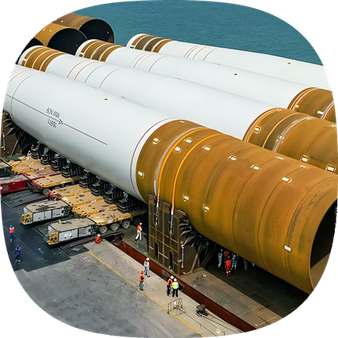

Крупные секции ветровых башен требуют точной цилиндрической геометрии для гарантии: правильного соединения фланцев, качества сварки, выравнивания секции башни, структурной стабильности. Плохая округлость может привести к трудностям при сборке и повышенной работе по коррекции сварочных швов.
Толстые пластины и материалы высокой прочности чувствительны к деформации и пружинному откату во время формовки. Стабильный процесс прокатки имеет решающее значение для достижения согласованной геометрии и снижения послеобработки.
Производители ветровых башен нуждаются в надежном оборудовании, способном к непрерывному производству, при этом снижающем ручную регулировку и повышающем эффективность производства.
EZHONG предоставляет настраиваемые решения по прокатке пластин, специально разработанные для крупномасштабного производства башен ветра и морских конструкций ветровой энергетики.

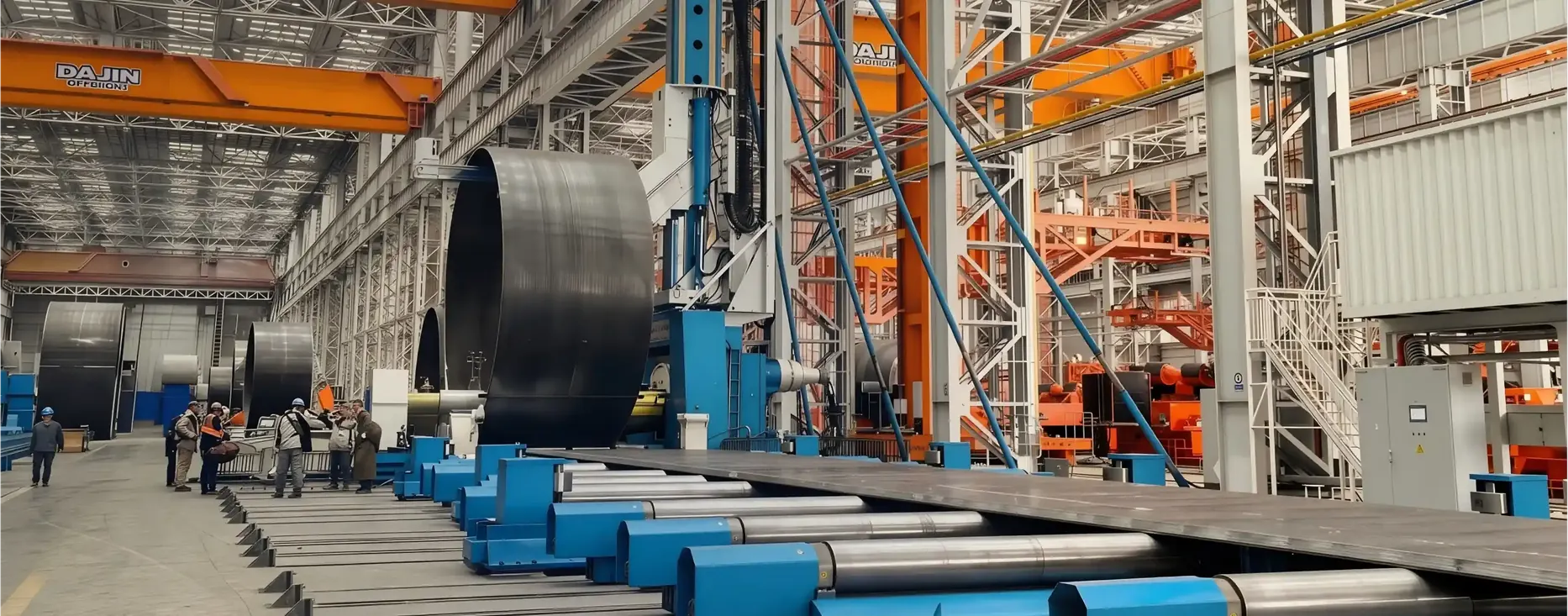

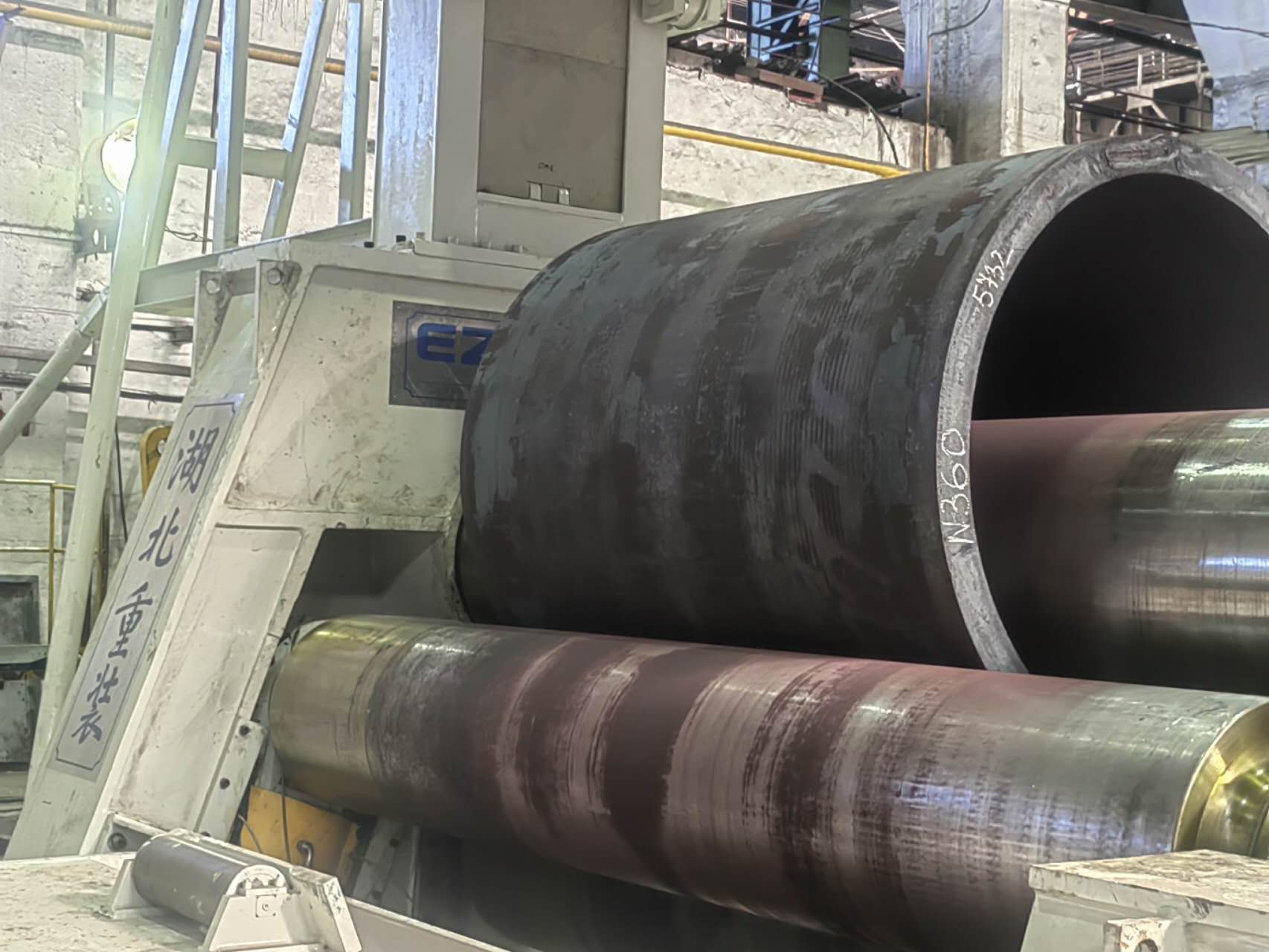

Тяжеловесные 3- и 4-валковые прокатные машины для листов способны обрабатывать
● Толстые стальные плиты
● Материалы высокой прочности
● Цилиндрические секции большого диаметра
Отлично подходит для оболочек ветровых башен, монополей, переходных элементов и других тяжелых цилиндрических компонентов.
Продвинутые гидравлические системы, жесткие конструкции машин и оптимизированные процессы прокатки помогают достичь:
● Отличный контроль круглости
Формирование стабильной пластины
Уменьшенная работа по исправлению после прокатки
Машины могут быть настроены в соответствии с:
● Толщина плиты
● Ширина пластины
● Марка материала
● Диаметр башни
Требования к производственной мощности
Поддержка как кастомизированного производства, так и линий крупносерийного производства.
Рекомендуется для:
Офшорные ветровые башни
Тяжелые пластины приложений
Формирование высокопрочной стали
Преимущества:
● Высокий уровень автоматизации
● Отличная возможность предварительной гибки
Точное цилиндрическое формирование
● Сниженная зависимость от оператора
Рекомендуется для:
Секции башни ветротурбины большого диаметра
● Монопайл фундаменты
● Тяжелые стальные конструкции
Преимущества:
● Крайне сильная прокаточная способность
● Подходит для крупногабаритных заготовок
Надежная работа для тяжелой промышленности
Прокатка стальных пластин в цилиндрические сегменты башни для:
Подходит для производства:
Приложения включают:
EZHONG машины для прокатки листов широко применяются в отраслях, требующих крупномасштабного цилиндрического формования, включая:
Производство ветроэнергетического оборудования
● Судостроение
● Производство сосудов под давлением
Тяжёлое стальное изготовление
● Производство энергетического оборудования
Наши машины поддерживают производителей по всему миру в производстве стальных компонентов большого диаметра и высокой прочности с надежным формообразованием.

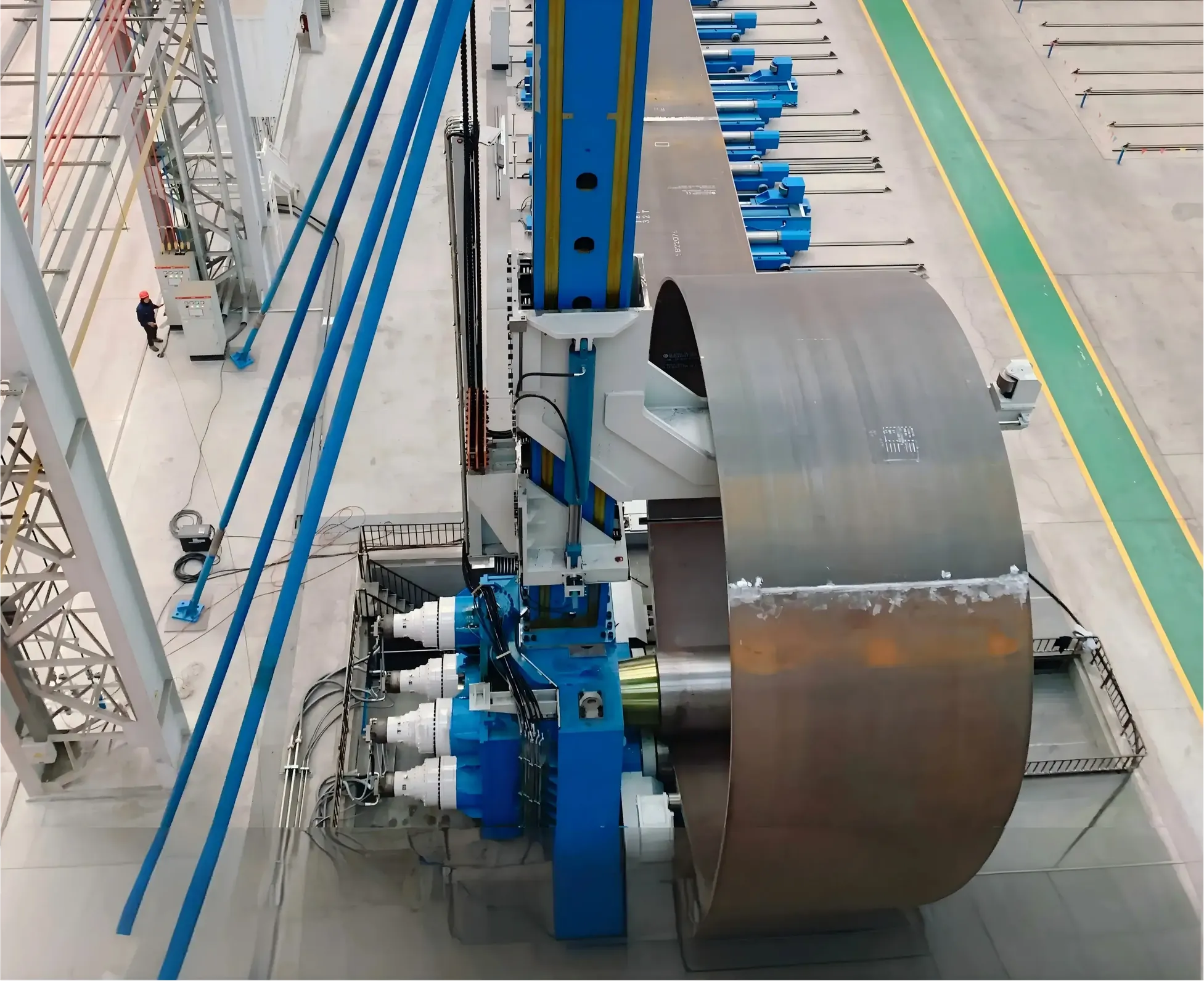

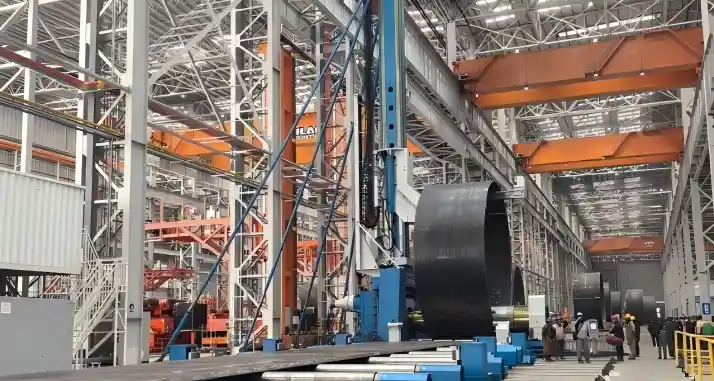

Секции башни ветровой турбины обычно представляют собой цилиндрические или конические сегменты оболочек, изготовленные из сварных стальных пластин. В зависимости от конструкции башни, по высоте башни могут потребоваться различные диаметры, толщины стенок и углы конуса.
Трехроликовые машины для прокатки плит обеспечивают прочную формовочную способность, точную предварительную гибку и хороший контроль конечной геометрии оболочки. Их гибкая геометрия прокатки особенно подходит для производства больших цилиндрических и конических секций башен из толстых стальных плит.
Выбор машины должен учитывать толщину и ширину плиты, предел прочности материала, требуемый диаметр оболочки, угол конуса, вес плиты, объем производства и требуемую точность формовки. Машина должна быть выбрана в соответствии с фактическим производственным диапазоном, а не по одной максимальной спецификации плиты.
Предварительная гибка формирует концы плиты до основной операции прокатки, помогая уменьшить неформованную плоскую длину на продольном шве. Правильная предварительная гибка улучшает подгонку кромок и может снизить объем корректирующих работ перед сваркой.
Коническая оболочка имеет разные радиусы изгиба по своей ширине, поэтому плиту необходимо формировать с контролируемой геометрией, а не с равномерным цилиндрическим радиусом. Точная позиция плиты и скоординированная корректировка роликов важны для достижения требуемого угла конуса и выравнивания кромок.
Стали повышенной прочности в целом требуют большей формирующей силы, чем стали с меньшей прочностью той же толщины. Поэтому предел прочности следует учитывать вместе с толщиной, шириной плиты и требуемым диаметром при определении фактической прокаточной способности машины.
Точная и согласованная геометрия оболочки улучшает подгонку продольных швов и помогает поддерживать равномерные условия соединений во время сварки. Лучшая точность прокатки может сократить регулировочные и корректировочные работы и способствовать более стабильной последующей обработке.
Производительность зависит не только от скорости прокатки, но и от загрузки пластин, позиционирования, предварительной гибки, проходов прокатки, обработки оболочки и инспекции. Соответствующие боковые или верхние опоры, оборудование для обработки пластин, системы управления и измерения CNC могут уменьшить ручное вмешательство и повысить повторяемость в серийном производстве.
Независимо от того, производите ли вы onshore ветровые башни, offshore монопили или крупные сварные цилиндрические конструкции, EZHONG может предоставить индивидуальное решение для прокатки плит в зависимости от вашего материала, размера и производственных требований. Свяжитесь с инженерами EZHONG сегодня, чтобы обсудить ваш проект по производству энергии ветра.
